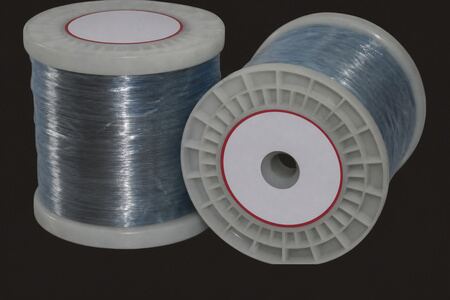

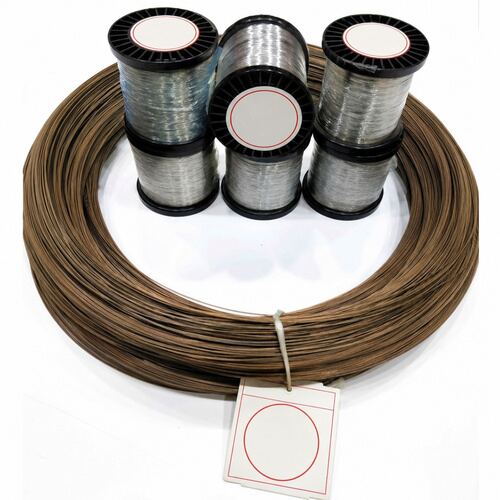

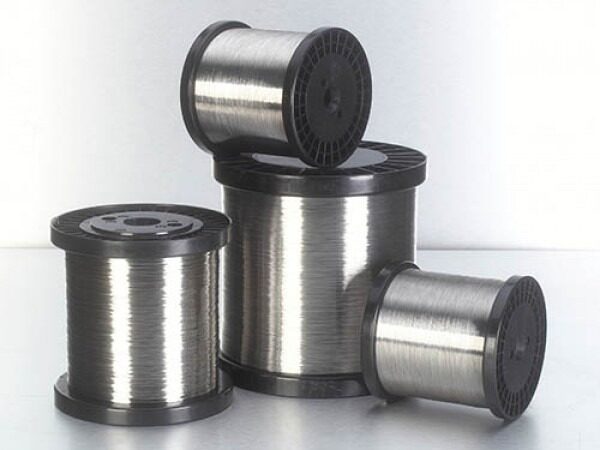

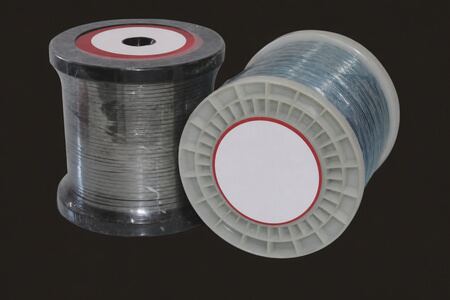

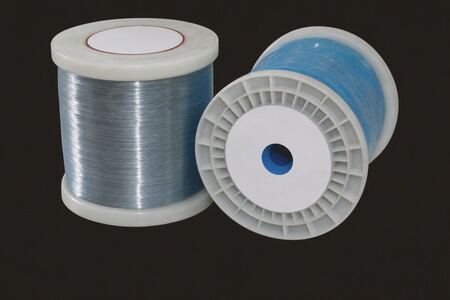

Rezistans teli, elektrik akımını ısıya dönüştüren her ısıtıcının çekirdeğidir. Stoğumuzda Avrupa menşei, makarada sarılı yuvarlak ve yassı rezistans telleri bulunur. Aşağıdaki tablolarda her ebat için metre başına direnç ve ağırlık değerleri yer alır; ihtiyacınız olan güç ve gerilime göre doğru tel çapını ve boyunu birlikte hesaplayabiliriz.
Tel seçiminde ilk ölçüt çalışma sıcaklığı ve ortamdır. Nikel-krom (NiCr) alaşımları ısıtma ve soğutma çevrimlerinde şekil ve mekanik dayanımını korur; boru, fişek, kelepçe ve açık sarım ısıtıcılarda yaygın olarak kullanılır. Nikel oranı düşük NiCr sınıfları daha ekonomiktir ve orta sıcaklık uygulamalarında tercih edilir.
Tablolardaki Ω/m değeri, 20 °C'de bir metre telin direncidir. Bir ısıtıcı için gereken toplam direnç R = U² / P bağıntısıyla bulunur (ör. 230 V ve 1000 W için yaklaşık 52,9 Ω). Bu değer seçilen ebadın Ω/m değerine bölünerek gereken tel boyu elde edilir. Tel ısındıkça direnci alaşıma göre bir miktar değişir; hassas uygulamalarda bu fark da hesaba katılmalıdır.
Yassı (şerit) tel, aynı kesitte yuvarlak tele göre daha geniş yüzey alanı sunar. Bu sayede ısıyı daha kolay verir ve aynı güçte daha düşük yüzey sıcaklığında çalışır. Plaka, kelepçe ve mika sarımlı ısıtıcılarda tercih edilir.
g/m sütunu, sipariş miktarını kilogram olarak hesaplamak için kullanılır: gereken metre ile g/m değerinin çarpımı toplam ağırlığı verir. Ölçü, alaşım ve miktar bilginizi iletmeniz yeterlidir; stok durumu ve teslim süresini teklifle birlikte bildiriyoruz.
Not: Tablolardaki Ω/m ve g/m değerleri tel tipine ve alaşıma göre değişir; ön seçim içindir. Kesin direnç ve boy hesabı için teknik ekibimizle iletişime geçin.
Yuvarlak Rezistans Teli – Tablo 1
80Ni/20Cr alaşımlı yuvarlak rezistans telleri
| Ebat (mm) | Ω/m | g/m |
|---|---|---|
| 0,05 | 570,4 | 0,0163 |
| 0,06 | 396,1 | 0,0235 |
| 0,07 | 291 | 0,032 |
| 0,08 | 223 | 0,042 |
| 0,09 | 176 | 0,053 |
| 0,10 | 143 | 0,065 |
| 0,11 | 118 | 0,079 |
| 0,12 | 99,10 | 0,094 |
| 0,13 | 84,20 | 0,111 |
| 0,14 | 72,70 | 0,129 |
| 0,15 | 63,30 | 0,148 |
| 0,16 | 55,70 | 0,168 |
| 0,17 | 49,30 | 0,190 |
| 0,18 | 44,10 | 0,213 |
| 0,20 | 35,70 | 0,262 |
| 0,22 | 29,50 | 0,317 |
| 0,25 | 22,80 | 0,410 |
| 0,30 | 15,80 | 0,590 |
| 0,35 | 11,60 | 0,803 |
| 0,40 | 8,89 | 1,05 |
| 0,45 | 7,04 | 1,33 |
| 0,50 | 5,71 | 1,64 |
| 0,55 | 4,70 | 1,98 |
| 0,60 | 3,96 | 2,36 |
| 0,65 | 3,38 | 2,77 |
| 0,70 | 2,91 | 3,21 |
| 0,75 | 2,53 | 3,69 |
| 0,80 | 2,23 | 4,20 |
| 0,90 | 1,76 | 5,31 |
| 1,00 | 1,43 | 6,56 |
| 1,20 | 0,991 | 9,44 |
| 1,50 | 0,633 | 14,66 |
| 2,00 | 0,357 | 26,2 |
| 2,50 | 0,228 | 41,0 |
| 3,00 | 0,158 | 59,0 |
| 3,50 | 0,116 | 79,85 |
| 4,00 | 0,0889 | 105,0 |
| 4,50 | 0,070 | 132,00 |
| 5,00 | 0,057 | 162,97 |
Yuvarlak Rezistans Teli – Tablo 2
30Ni/20Cr alaşımlı yuvarlak rezistans telleri
| Ebat (mm) | Ω/m | g/m |
|---|---|---|
| 0,10 | 133,76 | 0,0624 |
| 0,11 | 110,54 | 0,0755 |
| 0,12 | 92,89 | 0,0899 |
| 0,13 | 79,15 | 0,1055 |
| 0,14 | 68,24 | 0,1223 |
| 0,15 | 59,45 | 0,1404 |
| 0,20 | 33,44 | 0,2496 |
| 0,22 | 27,64 | 0,3021 |
| 0,25 | 21,40 | 0,3900 |
| 0,30 | 14,86 | 0,5617 |
| 0,35 | 10,92 | 0,7645 |
| 0,40 | 8,36 | 0,9985 |
| 0,45 | 6,61 | 1,2638 |
| 0,50 | 5,35 | 1,5602 |
| 0,55 | 4,42 | 1,8878 |
| 0,60 | 3,72 | 2,2467 |
| 0,65 | 3,17 | 2,6367 |
| 0,70 | 2,73 | 3,0580 |
| 0,75 | 2,38 | 3,5104 |
| 0,80 | 2,09 | 3,9941 |
| 0,90 | 1,65 | 5,0550 |
| 1,00 | 1,34 | 6,2408 |
| 1,20 | 0,93 | 8,9867 |
| 1,50 | 0,59 | 14,0417 |
| 2,00 | 0,33 | 24,963 |
| 2,50 | 0,21 | 39,0047 |
| 3,00 | 0,15 | 56,1668 |
| 3,50 | 0,11 | 76,4492 |
| 4,00 | 0,08 | 99,852 |
| 4,50 | 0,07 | 126,3752 |
| 5,00 | 0,05 | 156,0188 |
Yassı (Şerit) Rezistans Teli
60Ni/15Cr alaşımlı yassı rezistans teli, Avrupa ithal
| Ebat (mm) | Ω/m | g/m |
|---|---|---|
| 8,00 × 0,20 | 0,75 | 12,220 |
| 6,00 × 0,20 | 1,00 | 9,160 |
| 5,00 × 0,20 | 1,20 | 7,640 |
| 4,00 × 0,50 | 0,60 | 15,300 |
| 4,00 × 0,20 | 1,50 | 6,110 |
| 3,50 × 0,20 | 1,71 | 5,350 |
| 3,00 × 0,20 | 2,00 | 4,580 |
| 2,50 × 0,25 | 1,92 | 4,780 |
| 2,50 × 0,20 | 2,40 | 3,820 |
| 2,50 × 0,15 | 3,20 | 2,860 |
| 2,00 × 0,20 | 3,00 | 3,050 |
| 2,00 × 0,15 | 3,99 | 2,290 |
| 2,00 × 0,12 | 4,99 | 1,830 |
| 1,80 × 0,20 | 3,33 | 2,750 |
| 1,80 × 0,15 | 4,44 | 2,060 |
| 1,60 × 0,20 | 3,75 | 2,440 |
| 1,50 × 0,20 | 3,99 | 2,290 |
| 1,50 × 0,15 | 5,33 | 1,720 |
| 1,40 × 0,20 | 4,28 | 2,140 |
| 1,20 × 0,20 | 4,99 | 1,830 |
| 1,20 × 0,12 | 8,32 | 1,100 |
| 1,00 × 0,20 | 5,99 | 1,530 |
| 1,00 × 0,10 | 11,98 | 0,764 |
| 0,9 × 0,18 | 7,40 | 1,240 |
| 0,8 × 0,18 | 8,32 | 1,100 |
| 0,8 × 0,15 | 9,99 | 0,916 |
| 0,8 × 0,12 | 12,48 | 0,733 |
| 0,7 × 0,18 | 9,51 | 0,962 |
| 0,7 × 0,16 | 10,70 | 0,855 |
| 0,6 × 0,18 | 11,10 | 0,825 |
| 0,5 × 0,18 | 13,32 | 0,687 |
| 0,5 × 0,16 | 14,98 | 0,611 |
| 0,4 × 0,18 | 18,64 | 0,550 |
| 0,4 × 0,16 | 18,73 | 0,489 |
| 0,3 × 0,18 | 22,19 | 0,412 |
| 0,3 × 0,16 | 24,97 | 0,367 |
| 0,2 × 0,16 | 37,45 | 0,244 |
| 0,2 × 0,12 | 49,93 | 0,183 |
Ebat: genişlik × kalınlık. Değerler 20 °C'deki nominal değerlerdir; üretici toleransı dahilinde değişebilir.
