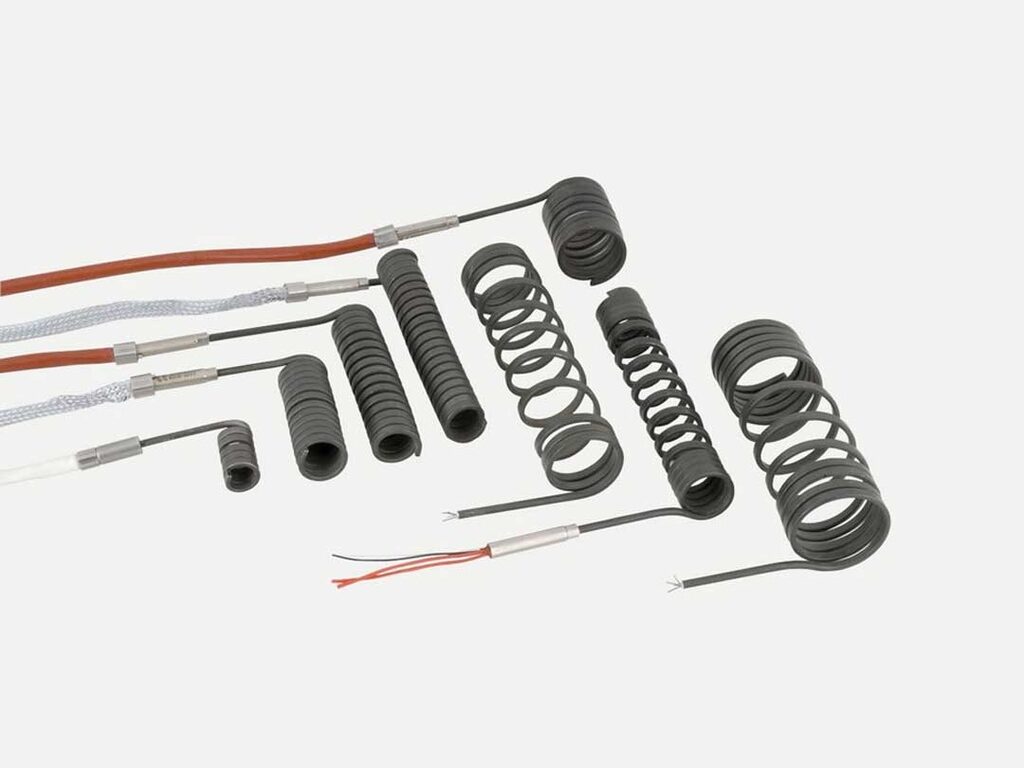

Sıcak yolluk nozullarına ve manifold gövdelerine doğrudan sarılan kare kesitli spiral rezistanslar ile enjeksiyon makinesi nozulları için kısa boyda yüksek güç veren ince bant veya spiral formlu nozul (meme) rezistansları.
Diğer adlar: Sıcak yolluk rezistansı · Nozul rezistans · Meme rezistans · Coil heater · Hot runner heater · Nozzle heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler

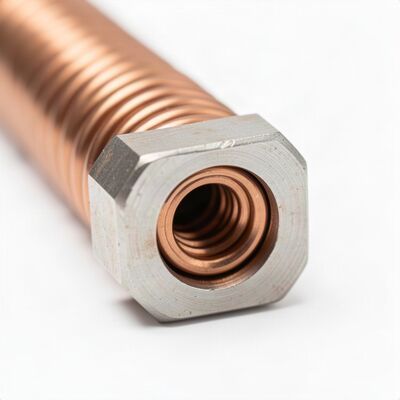

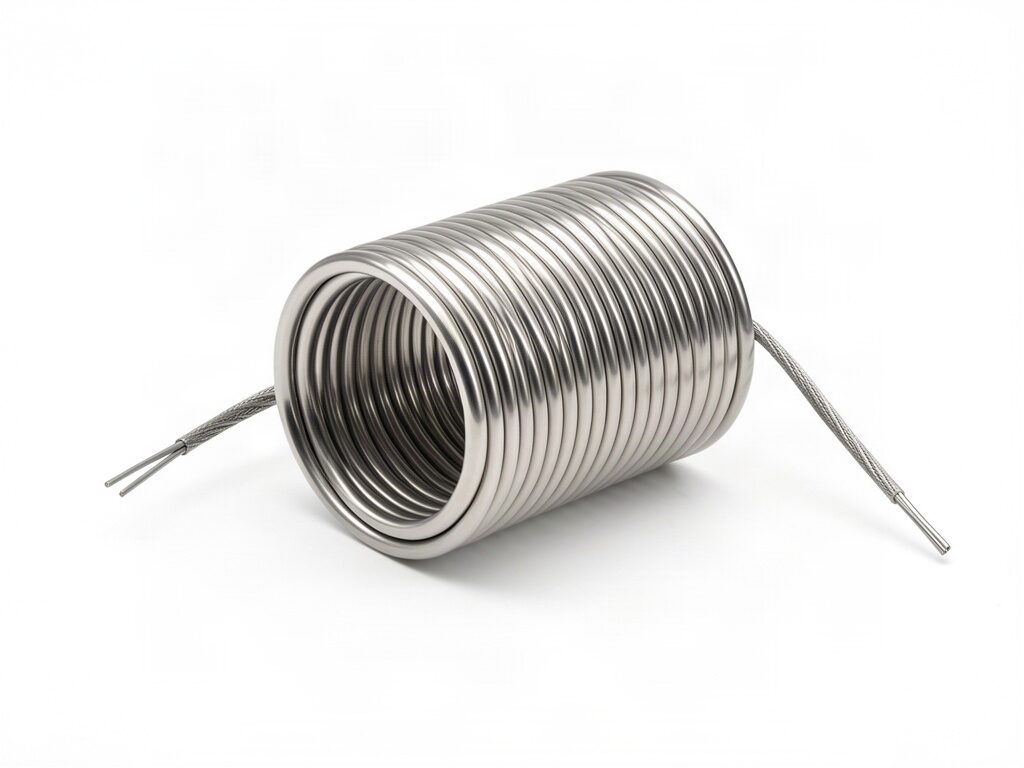

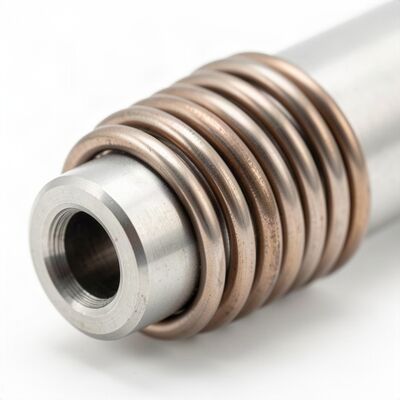

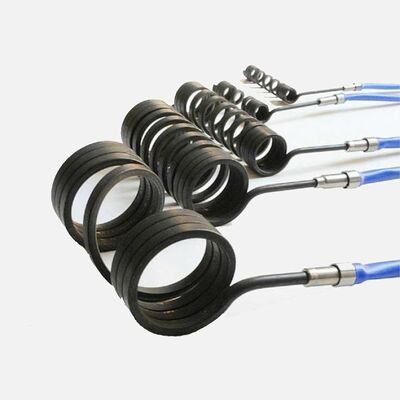

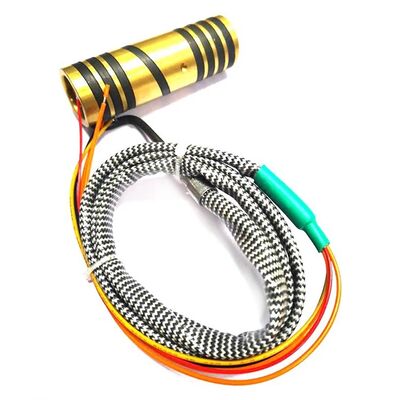

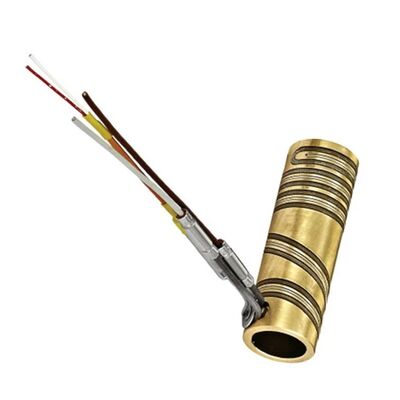

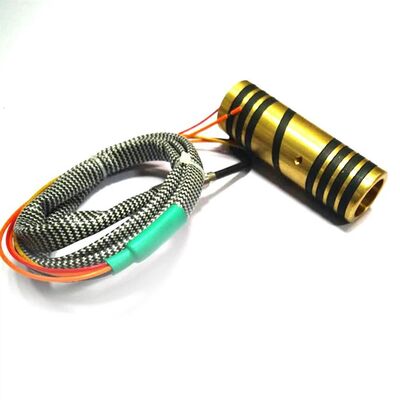

Spiral rezistans, dikdörtgen kesitli bir gövde içine yerleştirilmiş direnç telinin, istenen çapa sarılabilecek esneklikte üretilmesiyle elde edilir. Sıcak yolluk sistemlerinde nozul gövdesine doğrudan sarılarak boşluksuz temas kurar; bu nedenle aynı güçte bant tipi ısıtıcıdan daha verimli çalışır. Kare kesitin avantajı temas alanıdır: yuvarlak kesit gövdeye yalnızca teğet noktasında dokunurken düz yüzeyli kesit tüm genişliği boyunca temas eder, ısı transferi artar ve rezistans yüzey sıcaklığı düşerek ömür uzar.

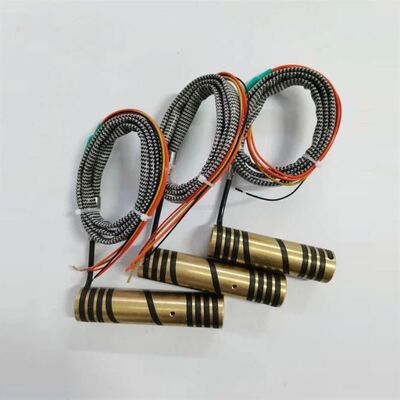

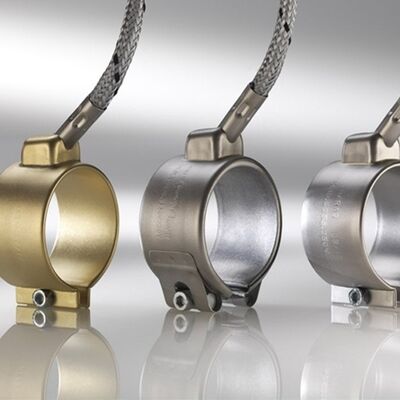

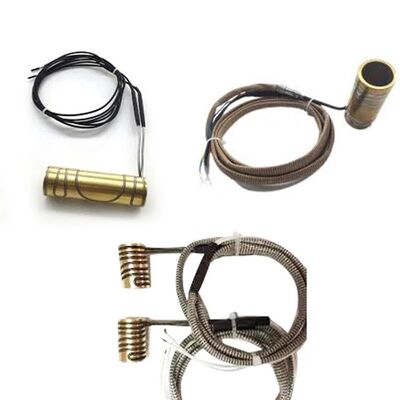

Nozul (meme) rezistans, enjeksiyon makinesinin kalıp ile kovan arasındaki nozul bölgesini ısıtan, çapına göre çok kısa boylu bir ısıtıcıdır. Nozul kalıba temas ettiği için sürekli ısı kaybeder; bu yüzden birim alana düşen güç ihtiyacı kovana göre belirgin biçimde yüksektir. Ürün mika izolasyonlu ince bant veya sıkı sarımlı spiral formda üretilir: spiral form düzensiz geometrilerde bile nozul yüzeyine tam sarılır, bant form ise daha yüksek mekanik dayanım ve kolay montaj sunar.

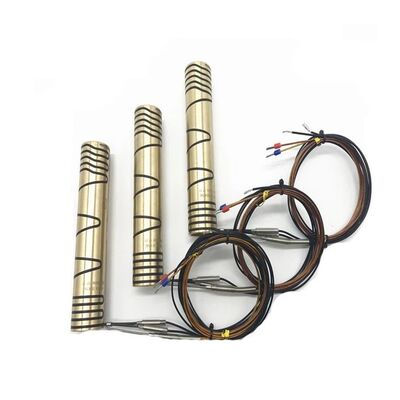

Her iki üründe de güç dağılımı ayarlanabilir. Sarım adımı değiştirilerek ısı kaybının fazla olduğu, kalıba yakın uç bölgede sarım sıklaştırılır, gövde ortasında seyreltilir; böylece nozul boyunca homojen bir sıcaklık profili elde edilir.
Nozul bölgesinde sıcaklık kontrolü kritiktir: düşük sıcaklık malzemenin donmasına ve tıkanmaya, yüksek sıcaklık ise bozunmaya ve akmaya yol açar. Bu nedenle spiral ve nozul rezistanslarımız entegre J veya K tipi termokupl ile üretilebilir; sensör ısıtıcının boyu ortasına yerleştirilerek gerçek nozul sıcaklığı ölçülür.
Kullanım Alanları
- Sıcak yolluk nozulu
- Manifold gövdesi
- Enjeksiyon nozulu
- Kalıp girişi
- Küçük çaplı kalıp
- Dozaj memesi
İlgili Sektörler
Sıkça Sorulan Sorular
Sarım işlemi ısıtıcının ömrünü doğrudan etkilediği için üretimde istenen çapa göre sarılmış olarak teslim edilmesini öneriyoruz. Sahada zorlanarak yapılan sarımda gövde ezilir ve iç izolasyon zarar görür.
Sarım adımının rezistans boyunca değiştirilerek bazı bölgelere daha fazla güç verilmesidir. Isı kaybının fazla olduğu uç bölgelerde sarım sıklaştırılır, böylece nozul boyunca homojen sıcaklık elde edilir.
Nozul bölgesi kalıba temas ettiği için sürekli ısı kaybeder ve rezistans daha uzun süre devrede kalır; watt yoğunluğu da yüksektir. Termokupl konumunun doğru seçilmesi ve sıkma kuvvetinin korunması ömrü belirgin biçimde uzatır.
Sensör, ısıtıcının boyu ortasına ve nozul gövdesine temas edecek şekilde yerleştirilmelidir. Uçlara yakın ölçüm gerçek sıcaklığın altında okur ve sistem sürekli aşırı ısıtma yapar.
