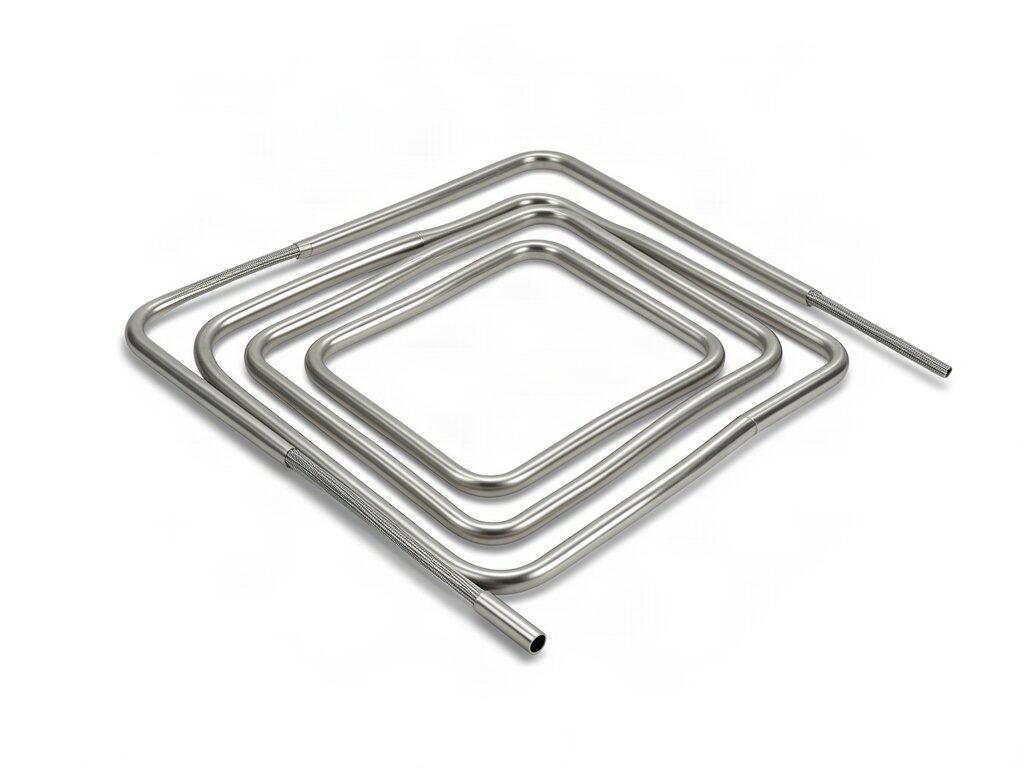

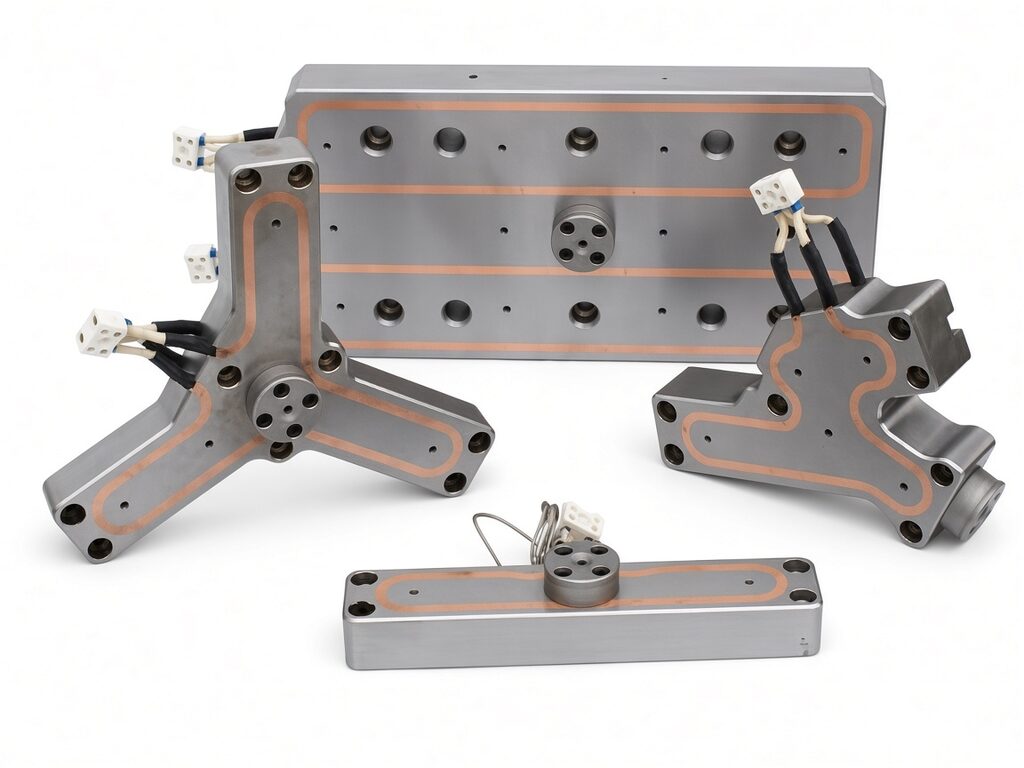

Manifold bloğuna açılan kanal içine yerleştirilen, sahada bükülebilen esnek boru tipi rezistans.
Diğer adlar: Flexible manifold boru rezistans · Manifold heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler

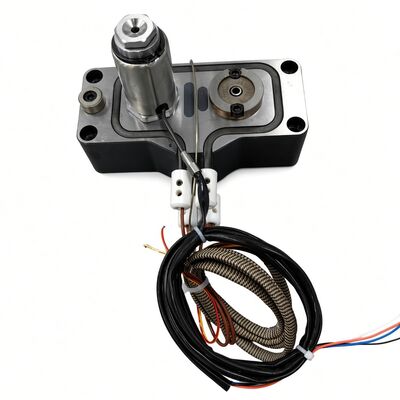

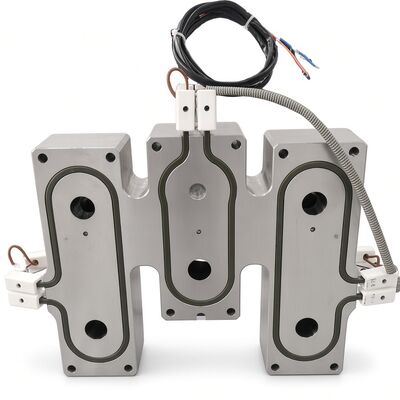

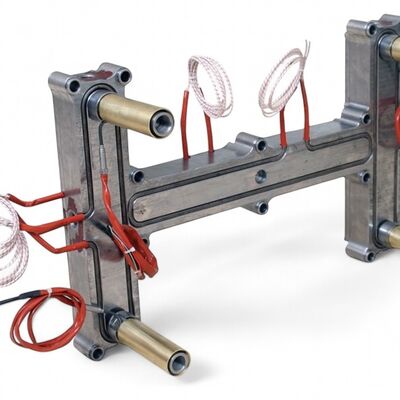

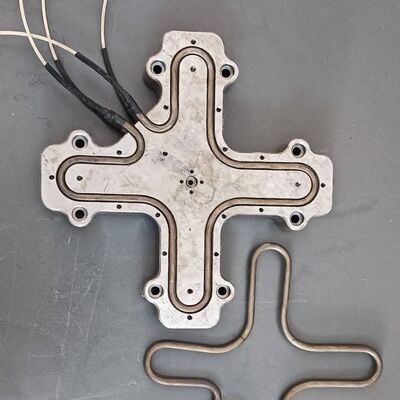

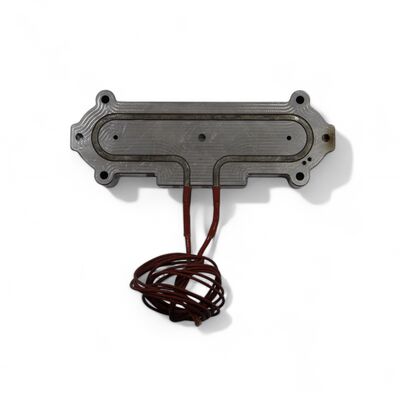

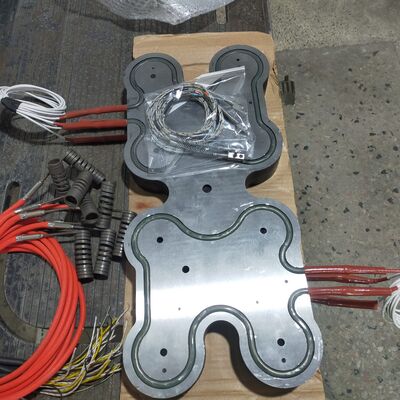

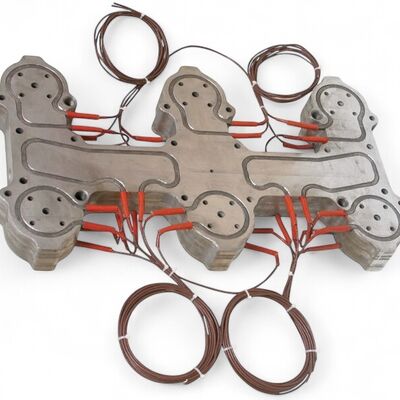

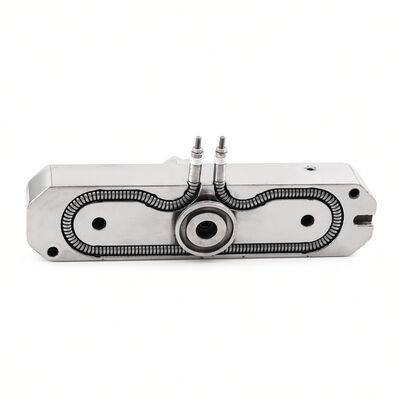

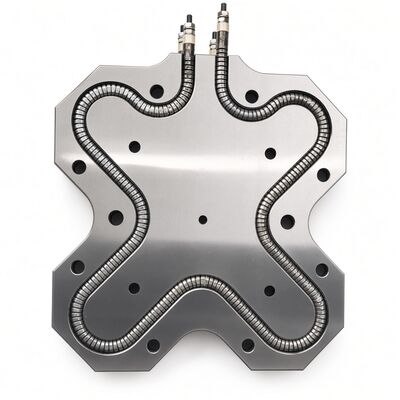

Manifold rezistans, sıcak yolluk manifold bloklarının ısıtılması için tasarlanmış, esnek yapıda üretilen boru tipi bir ısıtıcıdır. Blok üzerine frezelenen kanala yerleştirilir ve alüminyum çıta veya çekiçlenerek sabitlenir. Esnek yapısı sayesinde kanalın dönüş noktalarında sahada bükülebilir.
Standart çaplar 6,5 mm ve 8,5 mm'dir. Kanal genişliği rezistans çapından 0,1–0,2 mm büyük açılmalı, derinliği ise rezistansın kanal içinde tamamen gömülmesine izin vermelidir. Kanal yüzeyi ile rezistans arasındaki her hava boşluğu ısı iletimini düşürdüğü için sabitleme çıtasının tam temas etmesi önemlidir.

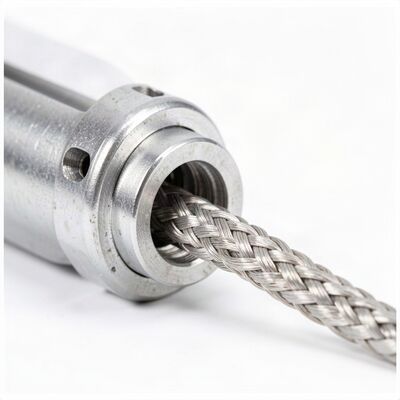

Uçlar soğuk bölge olarak üretilir; blok dışına çıkan kısımda ısıtma yapılmaz. Bu, kablo çıkışının aşırı ısınmasını önler. Sipariş sırasında soğuk uç boyunun ve çıkış yönünün belirtilmesi gerekir — blok geometrisine göre eksenel veya 90° açılı çıkış üretilebilir.
Kullanım Alanları
- Sıcak yolluk manifoldu
- Kalıp bloğu kanalı
- Dağıtım plakası
- Özel ısıtma bloğu
İlgili Sektörler
Sıkça Sorulan Sorular
Kanal genişliği rezistans çapından çok az büyük olmalıdır; rezistans kanala zorlanmadan girmeli, ancak geniş boşluk bırakmamalıdır. Derinlik, rezistansın yüzeyle aynı hizada kalacağı şekilde seçilir. Kesin kanal ölçüleri projeye göre belirlenir.
Evet. Büküm tek seferde ve zorlanmadan, rezistans çapına bağlı minimum büküm yarıçapının altına inilmeden yapılmalıdır. Uygulamanız için büküm yarıçapını teklif aşamasında teyit edin.
