Mika levha üzerine şerit direnç sarımı, paslanmaz sac gövde; kelepçe formunda silindirik kovanları sarar, plaka formunda düz yüzeylere cıvatalanır.
Diğer adlar: Mika bant rezistans · Mica band heater · Mika plaka rezistans · Strip heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler

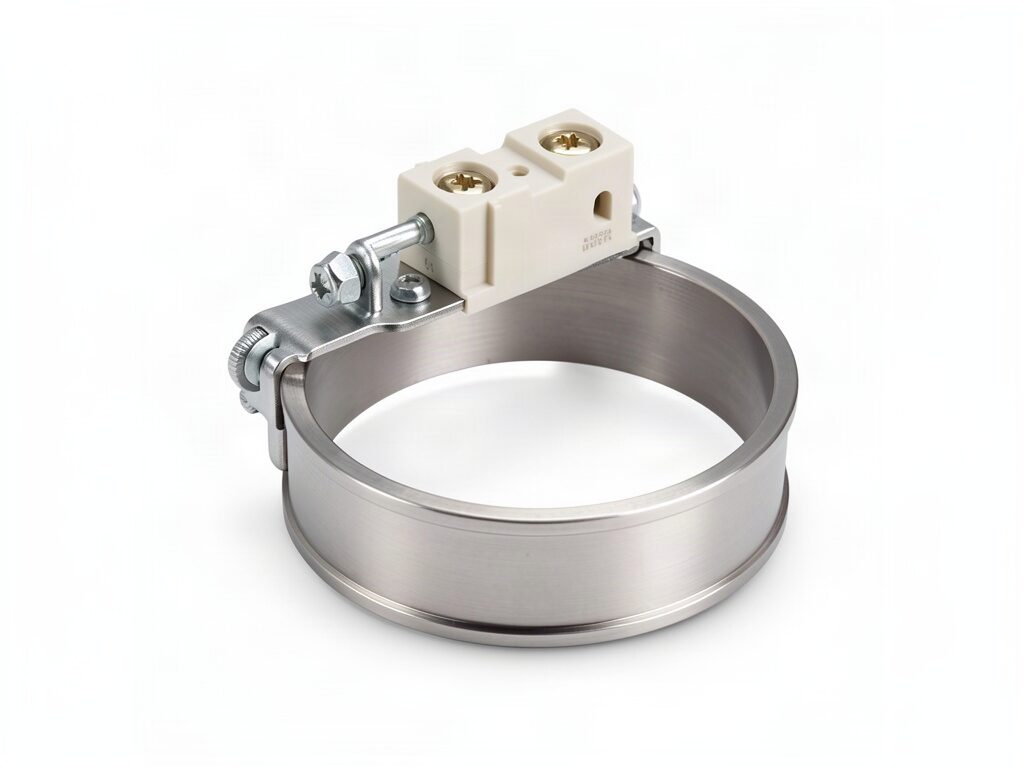

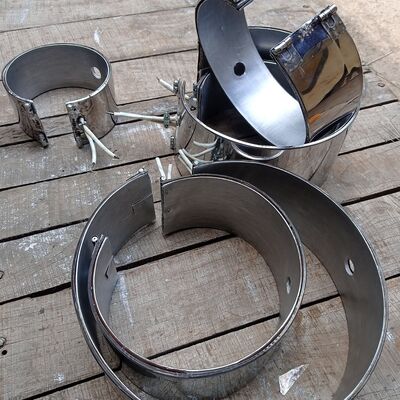

Mika izolasyonlu rezistanslar, mika levha üzerine sarılmış şerit direnç telinin paslanmaz sac gövde içine alınmasıyla üretilir. Aynı yapı iki formda sunulur: silindirik kovanları saran kelepçe (bant) formu ve düz yüzeylere cıvatalanan plaka (strip) formu. Kelepçe formu, ekstrüzyon ve enjeksiyon makinelerinin kovanlarını saran en yaygın ısıtıcı tipidir; ince kesiti sayesinde dar montaj aralıklarına girer ve ısıyı doğrudan kovan yüzeyine aktarır. Plaka formu ise kalıp plakaları, pres tablaları, kurutma tünelleri ve kaynak çeneleri gibi düz yüzeylerin ısıtılmasında kullanılır.
Kelepçe formunda ürünün ömrünü belirleyen ana etken sıkma kuvvetidir. Gevşek sıkılan bir kelepçe, kovan ile arasında hava boşluğu bırakır; rezistans ısıyı aktaramaz, kendi üzerinde toplar ve mika izolasyon karbonlaşır. Bu nedenle montajdan sonra ilk ısınmayı takiben cıvataların yeniden sıkılması önerilir — metal genleşmesiyle birlikte sıkma kuvveti azalır.

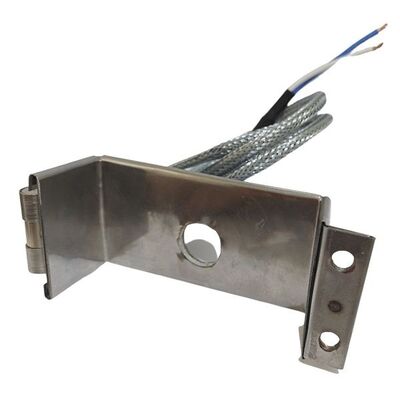

Sıkma yöntemi olarak menteşeli kelepçe, cıvatalı kulak, kayış tipi germe ve tel gergi seçenekleri sunulur. Kovan üzerinde nozul, sensör veya besleme deliği bulunuyorsa bant üzerine kesim ve delik açılabilir; kesim bölgesinde tel sarımı kesintisiz devam ettirilerek soğuk bölge oluşması engellenir.

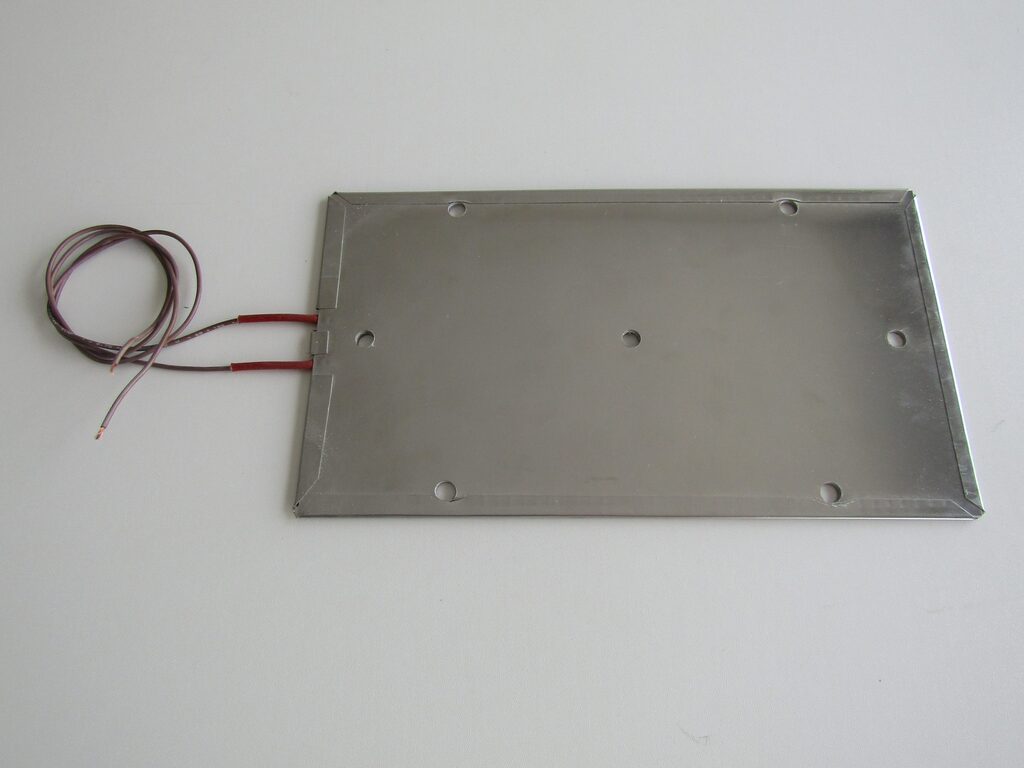

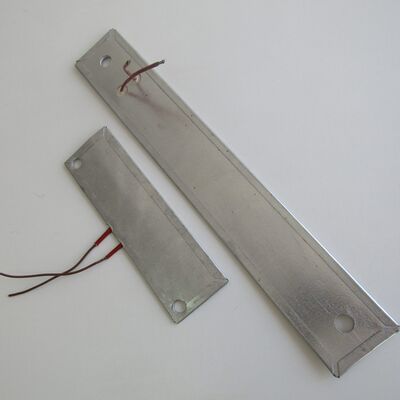

Plaka formunda ısı transferi tamamen temasa dayandığı için montaj yüzeyinin düzlüğü belirleyicidir. Eğri veya çapaklı bir yüzeye monte edilen plaka rezistans, yalnızca temas ettiği noktalardan ısı verir; temas etmeyen bölgelerde yerel aşırı ısınma oluşur ve mika izolasyon karbonlaşır. Montaj öncesi yüzeyin taşlanması ve cıvataların merkezden dışarı doğru kademeli sıkılması önerilir.

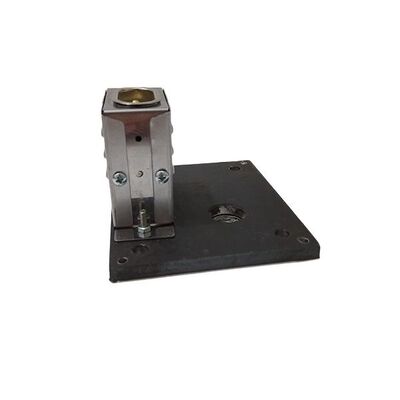

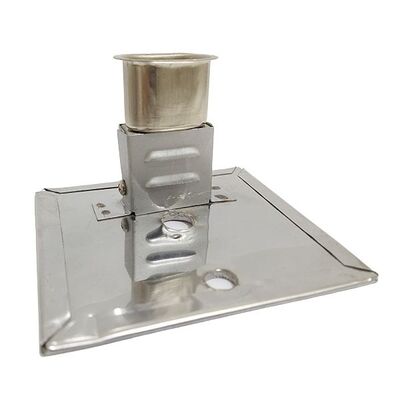

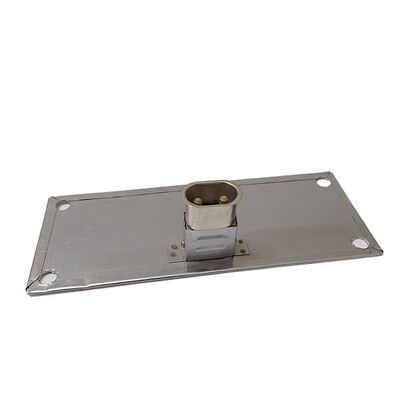

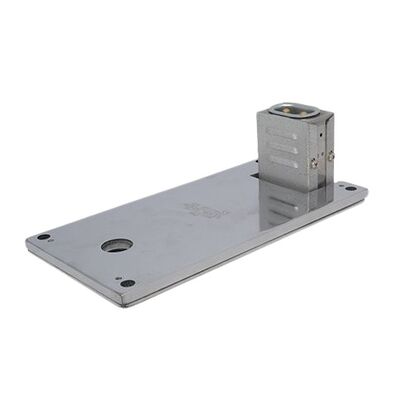

Plaka gövdesi üzerinde montaj için delik, kulak veya saplama seçenekleri sunulur. Uçlarda soğuk bölge bırakılarak kablo çıkışının aşırı ısınması önlenir. Plaka formunda gövde üzerine sensör yuvası açılabilir veya termostat entegre edilebilir; kelepçe formunda termokupl yuvası opsiyonel olarak sunulur.
Kullanım Alanları
- Ekstrüzyon kovanı
- Enjeksiyon kovanı
- Boru hattı
- Tank cidarı
- Kalıp bloğu
- Kalıp plakası
- Pres tablası
- Kurutma tüneli
- Kaynak çenesi
- Ambalaj makinesi
İlgili Sektörler
Sıkça Sorulan Sorular
Mika izolasyonlu kelepçe daha ince ve ekonomiktir; orta sıcaklıklarda genellikle yeterlidir. Daha yüksek çalışma sıcaklığı ve yüksek watt yoğunluğu gereken uygulamalarda seramik izolasyonlu kelepçe tercih edilir. Uygun tip, çalışma sıcaklığı ve güç ihtiyacına göre projeye göre belirlenir.
En sık neden gevşek sıkmadır. İlk ısınmadan sonra cıvataları yeniden sıkın. İkinci sık neden kovan yüzeyindeki plastik kalıntısı veya oksit tabakasıdır; montaj öncesi yüzey temizlenmelidir.
Hayır. Plaka formu düz yüzey için tasarlanmıştır; eğri yüzeyde temas etmeyen bölgeler yerel aşırı ısınma yapar. Eğri yüzeyler için kelepçe formu veya esnek silikon rezistans kullanılmalıdır.
Plaka formunda cıvatalar merkezden dışarı doğru kademeli olarak ve eşit torkla sıkılmalıdır; tek taraftan sıkma plakayı eğer ve temas kaybına yol açar. Kelepçe formunda ilk ısınmadan sonra cıvatalar yeniden sıkılmalıdır.
