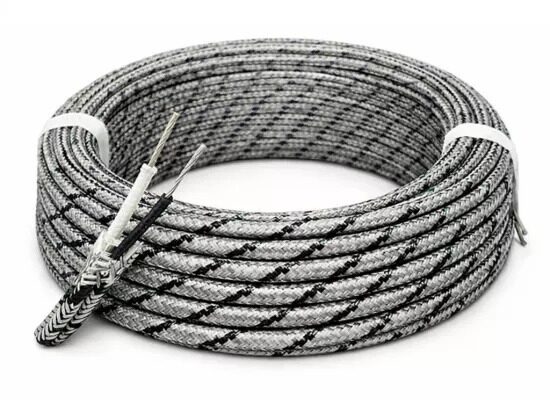

J Tipi Termokupl Kablosu
J Tipi Termokupl Kablosu

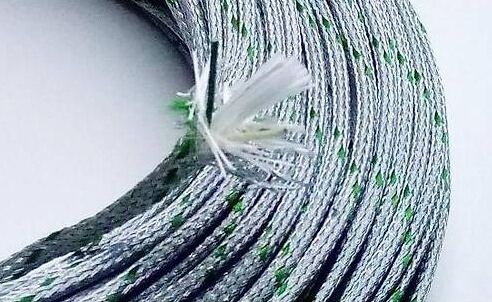

Termokupl kabloları, termokupl ölçüm hattını cihaza kadar taşıyan kablolardır ve termokupl kablolarının kılıf ve damar renkleri IEC 60584-3 standardına göre işaretlidir.
Termokupl, iki farklı metalin birleşim noktasında oluşan küçük bir gerilimle sıcaklığı ölçer. Bu gerilim milivolt düzeyindedir; sensörden kontrol cihazına giden hat da aynı termoelektrik özellikte olmalıdır. Normal bakır kablo kullanıldığında bağlantı noktasında yeni bir termokupl oluşur ve ölçüm kayar.
Termokupl kablosu, sensörle aynı alaşımdan iletkenlerle üretilir. Kompanzasyon kablosu ise daha düşük ortam sıcaklıklarında aynı milivolt karakteristiğini sağlayan iletkenlerle, uzun uzatma hatları için ekonomik bir çözüm sunar. Kablo tipi daima sensör tipiyle aynı olmalı; artı (+) ve eksi (−) uçlar ters bağlanmamalıdır.

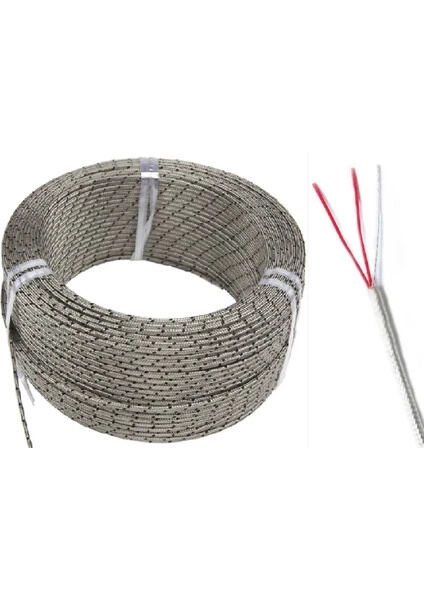

PT100 kabloları ise direnç termometrelerini (PT100) cihaza bağlamak için kullanılan, 2, 3 veya 4 damarlı ekranlı kablolardır. Termokupldan farklı olarak ölçüm milivolt gerilime değil direnç değişimine dayanır; bu nedenle IEC 60584-3 renk kodu PT100 kablolarına uygulanmaz.
Termokupl ve Kompanzasyon Kablosu Renk Kodları (IEC 60584-3)
| Tip | Pozitif iletken (+) | Negatif iletken (−) | + damar rengi | − damar rengi | Dış kılıf |
|---|---|---|---|---|---|

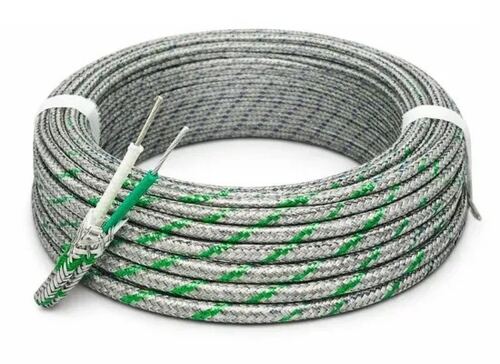

| K | NiCr | NiAl (Ni) | Yeşil | Beyaz | Yeşil |
| J | Fe (demir) | CuNi (konstantan) | Siyah | Beyaz | Siyah |
| T | Cu (bakır) | CuNi (konstantan) | Kahverengi | Beyaz | Kahverengi |
| N | NiCrSi | NiSi | Pembe | Beyaz | Pembe |
| E | NiCr | CuNi (konstantan) | Mor | Beyaz | Mor |
| R | Pt-%13 Rh (kompanzasyon: Cu) | Pt (kompanzasyon: CuNi) | Turuncu | Beyaz | Turuncu |
| S | Pt-%10 Rh (kompanzasyon: Cu) | Pt (kompanzasyon: CuNi) | Turuncu | Beyaz | Turuncu |
| B | Pt-%30 Rh (kompanzasyon: Cu) | Pt-%6 Rh (kompanzasyon: Cu) | Gri | Beyaz | Gri |
IEC 60584-3'te negatif damar her tipte beyazdır; dış kılıf pozitif damarın rengini taşır. Kendinden güvenli (Ex i) devrelerde dış kılıf mavidir.
